Testeur de clé dynamométrique numérique à double capteur

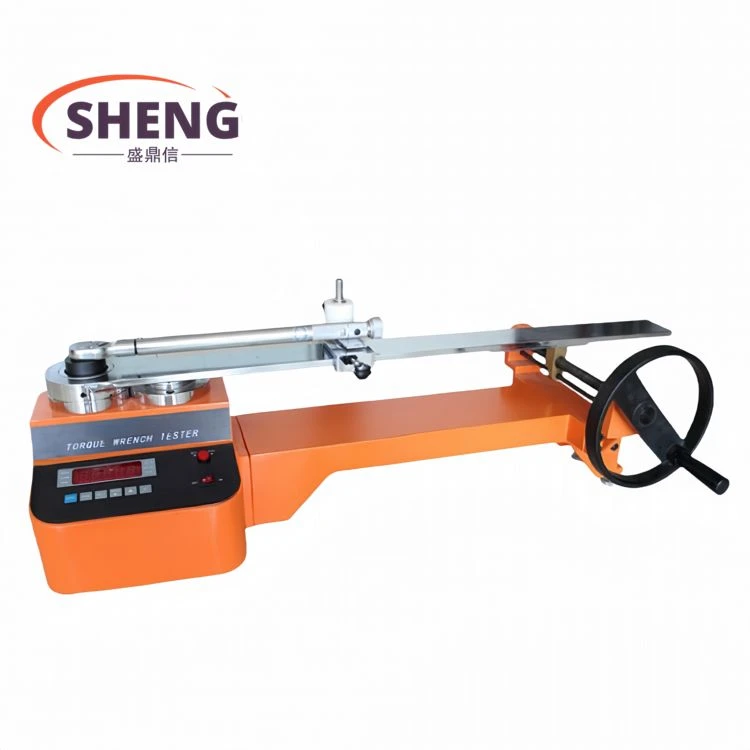

Le testeur de clé dynamométrique numérique à double capteur est un instrument de test utilisé pour étalonner diverses clés dynamométriques. L'instrument adopte une technologie de contrôle à puce unique et est composé de capteurs de couple et de supports de force de haute précision. Il offre des tests précis, des performances stables, des fonctions riches et une utilisation facile. L'instrument adhère à la technologie de pointe de Rufa dans l'industrie, et tous les indicateurs ont atteint le niveau national de première classe. C'est un instrument de test très rentable et a été largement utilisé dans les industries manufacturières et les départements de mesure et de test tels que l'électricité, l'industrie légère, les machines, les moteurs, les moteurs à combustion interne, les véhicules électriques, les motos, les automobiles, les navires et les avions.

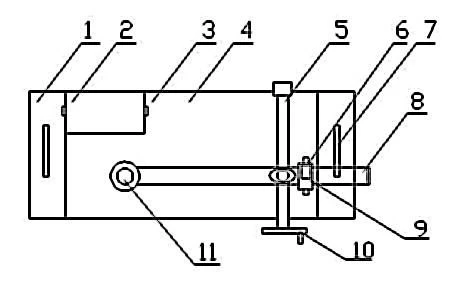

Schéma du testeur de clé dynamométrique numérique à double capteur (Figure 1), vue arrière (Figure 2) :



Figure 1



Graphique 2

Nom des pièces:

1- Plaque de base :

2- Affichage : peut définir et afficher la valeur du couple ;

3- Bouton de réglage de l'angle d'affichage :

4- Logement :

5- Vis :

6- Bouton de réglage de la hauteur : permet de régler la hauteur de la plate-forme pour que la clé dynamométrique soit testée dans un état horizontal. Si elle n'est pas dans un état horizontal, cela peut entraîner des erreurs de mesure ;

7- Poignée : utilisée pour déplacer l'instrument ;

8- Tige de force horizontale :

9- Bouton de réglage gauche et droit : ajustez la plate-forme de test pour l'adapter à la longueur du bras de la clé dynamométrique à tester, et pouvez également ajuster la direction de la plate-forme de test pour s'adapter à la mesure avant et arrière de la clé dynamométrique ;

10- Volant d'entraînement : charger ou décharger la clé dynamométrique testée ;

11- Tête de test de force du capteur : plusieurs têtes de test de conversion sont équipées en usine en fonction de la taille de la tête carrée de la clé dynamométrique ;

12- Trou de connexion RS232 : peut être connecté à un ordinateur (cette fonction n'est pas équipée en usine et l'utilisateur doit acheter séparément un instrument avec cette fonction) ;

13- Vide;

14- Interrupteur d'alimentation [POWER] :

15- Prise de courant (AC11V/220V) :

16- Installer le capot arrière : ouvrez le capot arrière pour étalonner l'instrument. Il est strictement interdit aux non-professionnels de retirer la carte !

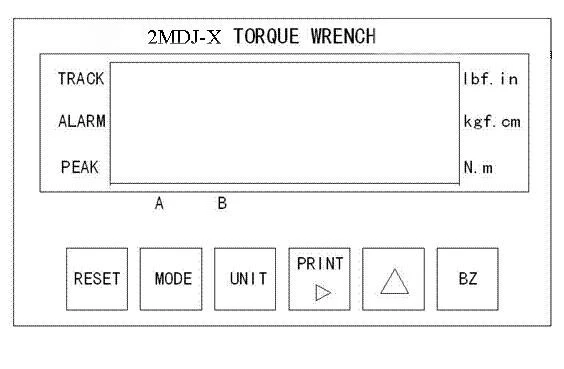

Le schéma du panneau d'affichage du testeur de clé dynamométrique numérique à double capteur est illustré à la Figure 3.



figure 3

●La fenêtre d'affichage au milieu de l'écran peut afficher la valeur de couple actuelle. Les trois voyants lumineux à droite représentent respectivement trois unités de mesure. Les trois voyants lumineux à gauche : le voyant TRACK indique que le mode de mesure est en état de suivi, le voyant PEAK indique que le mode de mesure est en état de maintien de crête et le voyant ALARM indique une alarme de dépassement de limite ;





1. Allumez l'interrupteur d'alimentation ;
2. Appuyez sur la touche « UNIT » pour sélectionner l’unité de mesure requise ;
3. Appuyez sur la touche « MODE » pour régler le mode de mesure sur « TRACK » ;
4. Appuyez sur la touche « RESET » pour réinitialiser la valeur affichée à zéro ;
5. Appuyez sur la touche « BZ » et sa touche combinée pour définir la valeur d’alarme de limite supérieure ;
6. Sélectionnez les accessoires correspondant à la clé dynamométrique à mesurer et placez-les sur la tête du capteur de force ;
7. Placez la clé dynamométrique à mesurer sur le poste de travail (entre la tête du capteur de force et la plate-forme de test) et ajustez le bouton de réglage de la hauteur pour maintenir la clé dynamométrique au niveau de l'eau. =À l'état horizontal, ajustez les boutons de réglage gauche et droit pour s'adapter à la longueur du bras et au sens de mesure de la clé dynamométrique ;
8. Appuyez sur la touche « MODE » pour régler le mode de mesure sur l'état « PEAK » ou « TRACK ». S'il est dans l'état « PEAK », vous pouvez enregistrer les données de crête (données de valeur maximale). Appuyez sur la touche de réinitialisation « RESET » pour effacer les données de valeur maximale et remettre l'affichage à zéro ;
9. Tournez le volant pour charger et vous pourrez voir sur l'écran que la valeur du couple change avec le chargement. Lorsque la valeur du couple atteint ou dépasse la valeur d'alarme définie, l'instrument déclenche une alarme et le voyant d'alarme « ALARME » sur l'écran s'allume pour rappeler à l'opérateur d'arrêter le chargement. Pour améliorer la précision de la mesure, lors de l'approche ou de l'estimation de la valeur maximale ou de la valeur définie, la vitesse de chargement doit être ralentie.
10. Si vous souhaitez imprimer la valeur de mesure ou transférer les données de mesure vers l'ordinateur, appuyez sur la touche [PRINT] Imprimer ;
11. Faites tourner le volant en sens inverse pour retirer la clé dynamométrique testée ;
12. Si vous souhaitez continuer le test, répétez les étapes ci-dessus. Il est généralement recommandé de mesurer plusieurs fois et de prendre la valeur moyenne ;
13. Si le test est terminé, retirez les accessoires de test, coupez l'alimentation et conservez l'instrument correctement ;
14. Si l'utilisateur ne teste pas une clé dynamométrique, mais d'autres outils, reportez-vous au processus de test ci-dessus. Si nécessaire, un dispositif spécial est requis ;





Modèle	Plage de couple [N.m]	Poids [Kg]	Bras effectif maximal [mm]	Dimensions extérieures [mm]			Conducteur [mm]
				L	W	H
SDX-2000CT-01	0.5-5,5-50	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-02	1-10,10-100	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-03	2-20,20-200	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-04	3-30,30-300	35	650	900	450	340	6.3/10/12.5/20
SDX-2000CT-05	5-50,50-500	35	650	900	450	340	6.3/10/12.5/25
SDX-2000CT-06	10-100,100-1000	60	1400	1400	600	350	6.3/10/20/25
SDX-2000CT-07	20-200,200-2000	65	1600	1600	800	550	6.3/10/20/25
SDX-2000CT-08	30-300,300-3000	90	2000	2000	1000	550	6.3/10/20/25
SDX-2000CT-09	50-500,500-5000	90	2000	2000	1000	550	12.5/25/38
SDX-2000CT-10	100-1000,1000-10000	90	2000	2000	1000	550	12.5/25/38/51
Précision	±1%
Mode d'affichage	5-Affichage LED à chiffres
Source de courant	CA 220 V -240 V/50 Hz



1. Précision de mesure : ±1%

2. Plage de réglage de la valeur d'alarme : dans la plage complète

3. Conditions d'utilisation

(a) Température ambiante : 0-40 degré

(b) Humidité relative : inférieure ou égale à 80 % HR

(c) Alimentation : 220 V CA ± 10 %, 50 Hz
