Description des produits

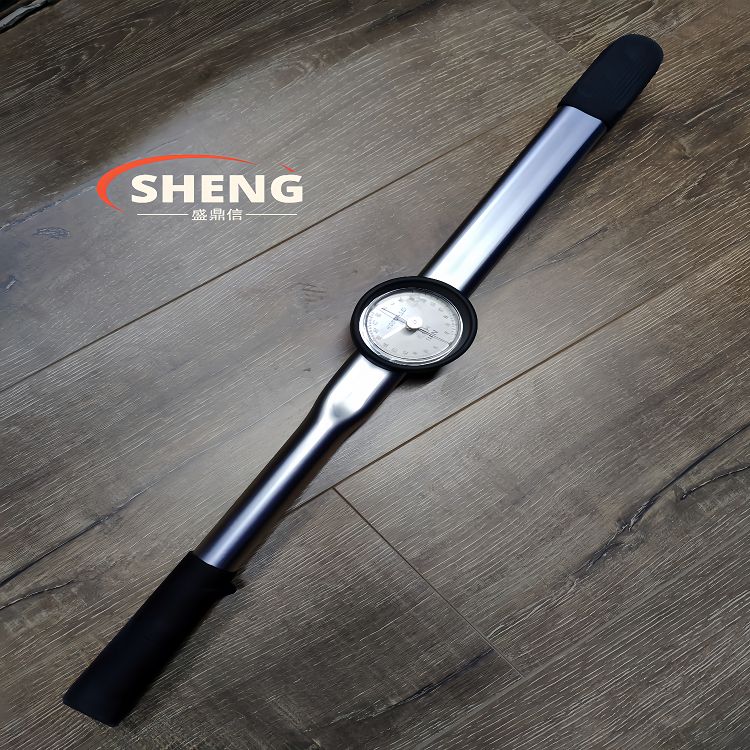

La clé dynamométrique à cadran se compose de plusieurs pièces telles que le corps de la clé, le mécanisme d'amplification de l'élément élastique et le mécanisme de mémoire. Elle présente les caractéristiques d'une haute précision, d'une belle apparence, d'une utilisation facile, d'une bonne fiabilité et d'une tête remplaçable. Elle est largement utilisée dans l'aérospatiale, l'aviation, la construction navale, l'automobile, les chemins de fer, les machines d'ingénierie, l'énergie et d'autres industries. La clé dynamométrique à cadran SDX-125HP peut mesurer le couple des deux côtés avec une précision de ±3 %.
|
Modèle |
Plage de couple |
Échelle fine |
Longueur |
Poids |
Conducteur |
|
SDX-125HP-001 |
1-12 |
0.2 |
305 |
0.45 |
1/4" |
|
SDX-125HP-002 |
3-25 |
0.5 |
320 |
0.5 |
3/8" |
|
SDX-125HP-003 |
5-50 |
0.5 |
355 |
0.55 |
3/8" |
|
SDX-125HP-004 |
10-100 |
1 |
395 |
0.6 |
1/2" |
|
SDX-125HP-005 |
20-200 |
2 |
497 |
0.8 |
1/2" |
|
SDX-125HP-006 |
30-280 |
3 |
690 |
1.35 |
3/4" |
|
SDX-125HP-007 |
40-420 |
5 |
890 |
2.45 |
3/4" |
|
SDX-125HP-008 |
50-560 |
5 |
1100 |
3.85 |
3/4" |
|
SDX-125HP-009 |
70-700 |
10 |
1330 |
4.5 |
3/4" |
|
SDX-125HP-010 |
100-850 |
10 |
1330 |
4.85 |
1" |
|
SDX-125HP-011 |
100-1000 |
10 |
1445 |
5.1 |
1" |
|
SDX-125HP-012 |
200-1500 |
20 |
1445 |
5.2 |
1" |
|
SDX-125HP-013 |
300-2100 |
20 |
1472 |
5.2 |
1" |
Comment utiliser une clé à molette
La clé dynamométrique SDX-125HP est un instrument indicateur permettant de mesurer le couple de serrage des fixations filetées, qui peut être détecté arbitrairement dans la plage de mesure. Elle convient aux tests de couple de serrage des fixations avec des exigences de précision élevées.
1. Avant utilisation, vous devez d’abord régler la position zéro !
(1) Lorsque vous l'utilisez pour une rotation à droite, tournez le bouton au-dessus du cadran dans le sens inverse des aiguilles d'une montre pour rapprocher le pointeur entraîné rouge de l'aiguille active noire ; faites tourner le boîtier de sorte que le pointeur entraîné pointe vers la position zéro de l'échelle de couple du cadran.
(2) Lorsque vous l'utilisez pour une rotation à gauche, tournez le bouton au-dessus du cadran dans le sens des aiguilles d'une montre pour rapprocher le pointeur entraîné rouge de l'aiguille active noire ; faites tourner le boîtier de sorte que le pointeur entraîné pointe vers la position zéro de l'échelle de couple du cadran.
2. Lors de l'utilisation, la force de serrage doit être appliquée lentement et régulièrement jusqu'à ce que le pointeur entraîné se déplace vers la valeur de couple requise.
3. Après avoir arrêté la force, le pointeur actif revient automatiquement à zéro, le pointeur entraîné reste sur la valeur d'échelle indiquée et la valeur de couple peut être lue avec précision. Tournez le bouton au-dessus du cadran pour remettre le pointeur entraîné à zéro, puis vous pouvez l'utiliser à nouveau.
